STOZZATRICI
200
Rod and Crank system ram drive

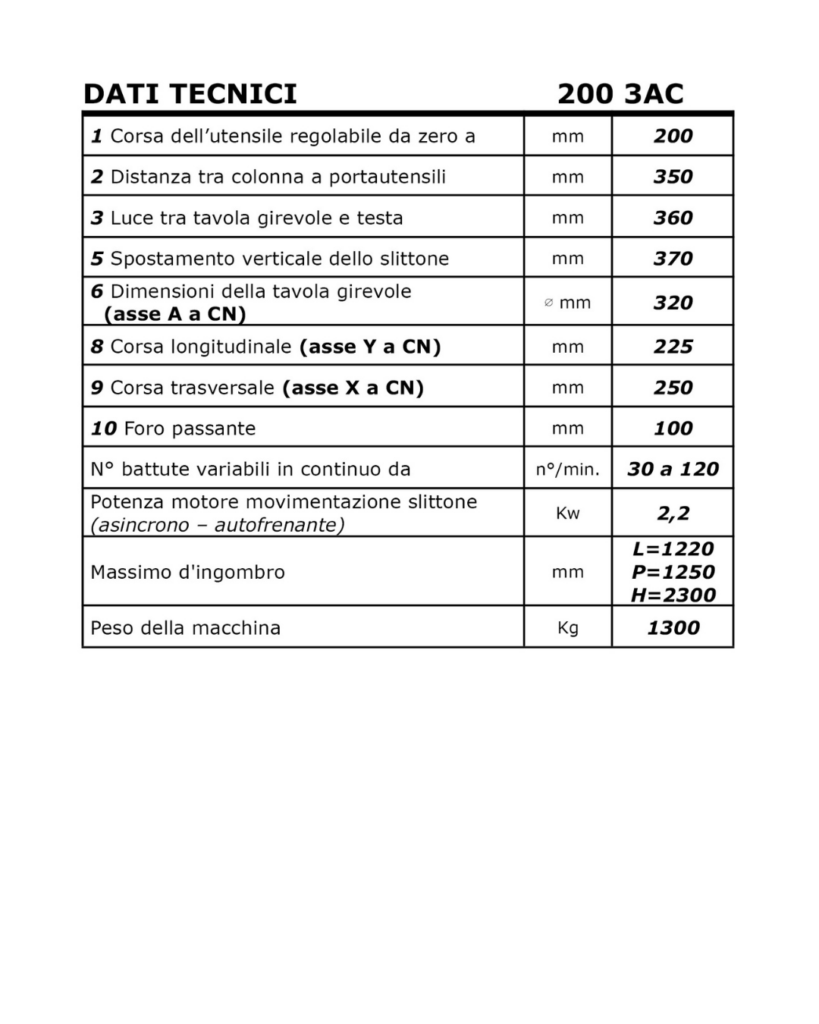

CARATTERISTICHE TECNICHE
CORPO MACCHINA
costruito interamente in lamiera elettrosaldata di grosso spessore, nervato e trattato termicamente per la distensione delle tensioni.
TESTA E SLITTONE
fusione di ghisa G30.I piani di scorrimento sulla testa sono rettificati e raschiettate a mano per l’adattamento dello slittone con gli stessi. Il movimento alternativo dello slittone è azionato da un motore asincrono autofrenante tramite una riduzione ad ingranaggi e finale a biella / manovella. Regolazione della corsa mediante spostamento manuale del carrello eccentrico posto sul volano. Testa inclinabile di 20° in senso orario e antiorario, utile per l’esecuzione di cave coniche.
TAVOLA RETTANGOLARE
fusione in ghisa meccanica di ottima qualità, guide di scorrimento rettificate e raschiettate. Un ampio foro centrale consente il passaggio fino a terra per la lavorazione di lunghi alberi.
TAVOLA GIREVOLE
fusione in ghisa meccanica di ottima qualità, presente ampio foro centrale fino a terra per la lavorazione di lunghi alberi. Guide di scorrimento sia del corpo tavola che della piattafoma rettificate e raschiettate. Rotazione tramite vite senza fine - corona dentata (la prima costruita in acciaio 18 NCM 5 cementata e rettificata, la seconda costruita in bronzo B14) con sistema di recupero gioco micrometrico. Lubrificazione automatica della guida piattaforma senza bisogno di manutenzione. Bloccaggio pneumatico sulla rotazione in fase di lavorazione, il tutto automatizzato dal CN della macchina.
ASSI
il movimento delle tavole nei mod. con relativi assi a CN è fatto con viti a ricircolo di sfere, rettificate e opportunamente protette.
LUBRIFICAZIONE
forzata dei piani di scorrimento tramite pompa automatica temporizzata. Quando il livello dell’olio scende sotto il minimo, lo stop-ciclo entra automaticamente in funzione con segnalazione d’allarme
IMPIANTO REFRIGERAZIONE
a circuito chiuso, tramite elettropompa centrifuga, con vasca raccogli trucioli asportabile ,posta sotto il gruppo tavole.
di grande efficacia con carenatura perimetrale in lamiera e plexiglass, apribile a libro sul davanti per consentire il passaggio del carroponte. Presente micro-interruttore di blocco in caso di apertura porte in fase di lavorazione, il tutto secondo vigenti normative sulla sicurezza.
IMPIANTO ELETTRICO
ogni asse elettronico è dotato di motore BRUSHLESS con relativo DRIVER comandati dal CN, quest’ultimo permette all’operatore una facile programmazione della macchina anche per l’esecuzione dei pezzi più complessi. L’impianto elettrico è costruito secondo la rigida osservanza delle vigenti norme di sicurezza.
STOZZATRICI
STOZZATRICE 200 1AC
1 asse controllato (asse Y) + 1 asse manuale (asse X)
ASSE LONGITUDINALE Y a CN
ASSE TRASVERSALE X manuale
Dettagli
Avanzamento e stacco longitudinale programmabili e reversibili, ottenuti mediante movimento alternativo della tavola.
Alla profondità di cava preimpostata, esecuzione di alcuni colpi di finitura, fermata dello slittone tutto in alto e ritorno rapido della tavola portapezzo al punto di inizio lavoro.
Tavola portapezzo con foro centrale passante fino a terra. Testa inclinabile di 20° su entrambi i sensi.
Velocità di taglio variabile in continuo tramite inverter e relativo potenziometro posto sulla pulsantiera.
Macchina completa di elettropompa per impianto di refrigerazione utensile e pompa a depressione per la lubrificazione dello slittone e del carro.
In dotazione chiavi di servizio e libretto d’istruzioni.
Macchina costruita secondo le vigenti norme CE.

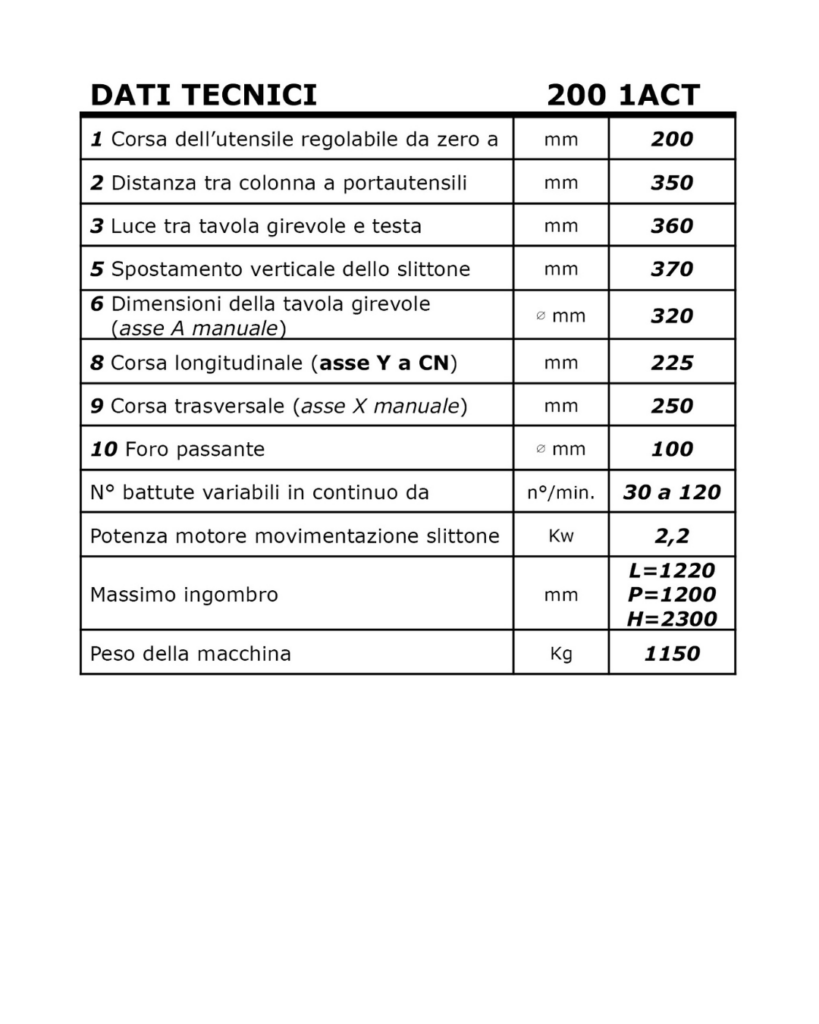

STOZZATRICE 200 1ACT
1 asse controllato (asse Y) + 2 assi manuali (assi X;A)
ASSE LONGITUDINALE Y a CN
ASSE TRASVERSALE X manuale
ASSE TAVOLA GIREVOLE A manuale
Dettagli
Avanzamento e stacco longitudinale programmabili e reversibili, ottenuti mediante movimento alternativo della tavola.
Alla profondità di cava preimpostata, esecuzione di alcuni colpi di finitura, fermata dello slittone tutto in alto e ritorno rapido della tavola portapezzo al punto di inizio lavoro.
Tavola girevole manuale incorporata con foro centrale passante fino a terra.
Testa inclinabile di 20° su entrambi i sensi. Velocità di taglio variabile in continuo tramite inverter e relativo potenziometro posto sulla pulsantiera.
Macchina completa di elettropompa per impianto di refrigerazione utensile e pompa a depressione per la lubrificazione dello slittone e del carro.
In dotazione chiavi di servizio e libretto d’istruzioni.
Macchina costruita secondo le vigenti norme CE.
STOZZATRICE 200 2AC
2 assi controllati (assi Y;X)
ASSE LONGITUDINALE Y a CN
ASSE TRASVERSALE X a CN
Dettagli
Avanzamenti automatici in direzione asse longitudinale e trasversale, programmabili e reversibili per qualsiasi profondità e larghezza della cava.
Stacco utensile ottenuto mediante movimento alternativo della tavola.
Alla profondità di cava preimpostata, esecuzione di alcuni colpi di finitura, fermata dello slittone tutto in alto e ritorno rapido della tavola portapezzo al punto di inizio lavoro.
Tavola portapezzo con foro centrale passante fino a terra.
Possibilità di inclinare la testa di 20° su entrambi i lati. Velocità di taglio variabile in continuo tramite inverter e relativo potenziometro posto sulla pulsantiera.
Macchina completa di elettropompa per impianto di refrigerazione utensile e pompa automatica temporizzata per la lubrificazione dello slittone e delle tavole.
In dotazione chiavi di servizio e libretto d’istruzioni.
Macchina costruita secondo le vigenti norme CE.

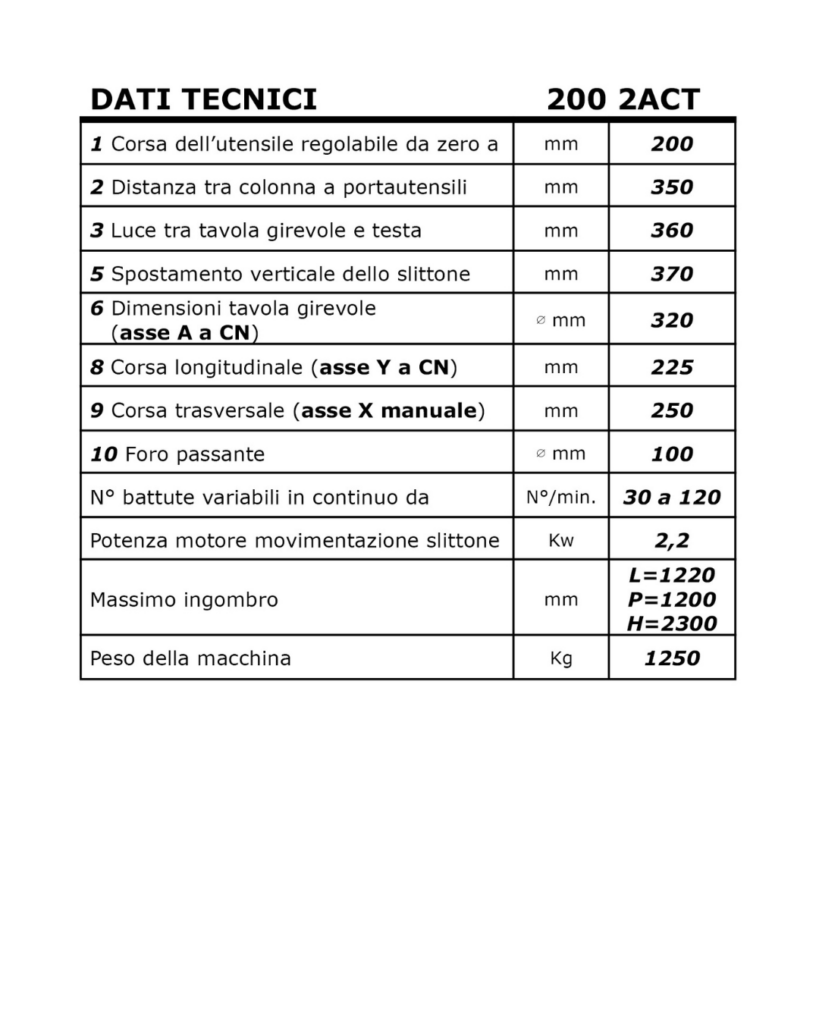

STOZZATRICE 200 2ACT
2 assi controllati (asse Y;A) + 1 asse manuale (asse X)
ASSE LONGITUDINALE Y a CN
ASSE TAVOLA GIREVOLE A a CN
ASSE TRASVERSALE X manuale
Dettagli
Avanzamento e stacco longitudinale programmabili e reversibili, ottenuti mediante movimento alternativo della tavola.
Alla profondità di cava preimpostata, esecuzione di alcuni colpi di finitura, fermata dello slittone tutto in alto e ritorno rapido della tavola portapezzo al punto di inizio lavoro.
Tavola girevole elettronica incorporata con foro centrale passante, possibilità di impostare 1500 divisioni simmetriche e 99 asimmetriche.
Testa inclinabile di 20° su entrambi i sensi. Velocità di taglio variabile in continuo tramite inverter e relativo potenziometro posto sulla pulsantiera.
Macchina completa di elettropompa per impianto di refrigerazione utensile e pompa automatica temporizzata per la lubrificazione dello slittone e del carro.
In dotazione chiavi di servizio e libretto d’istruzioni.
Macchina costruita secondo le vigenti norme CE.

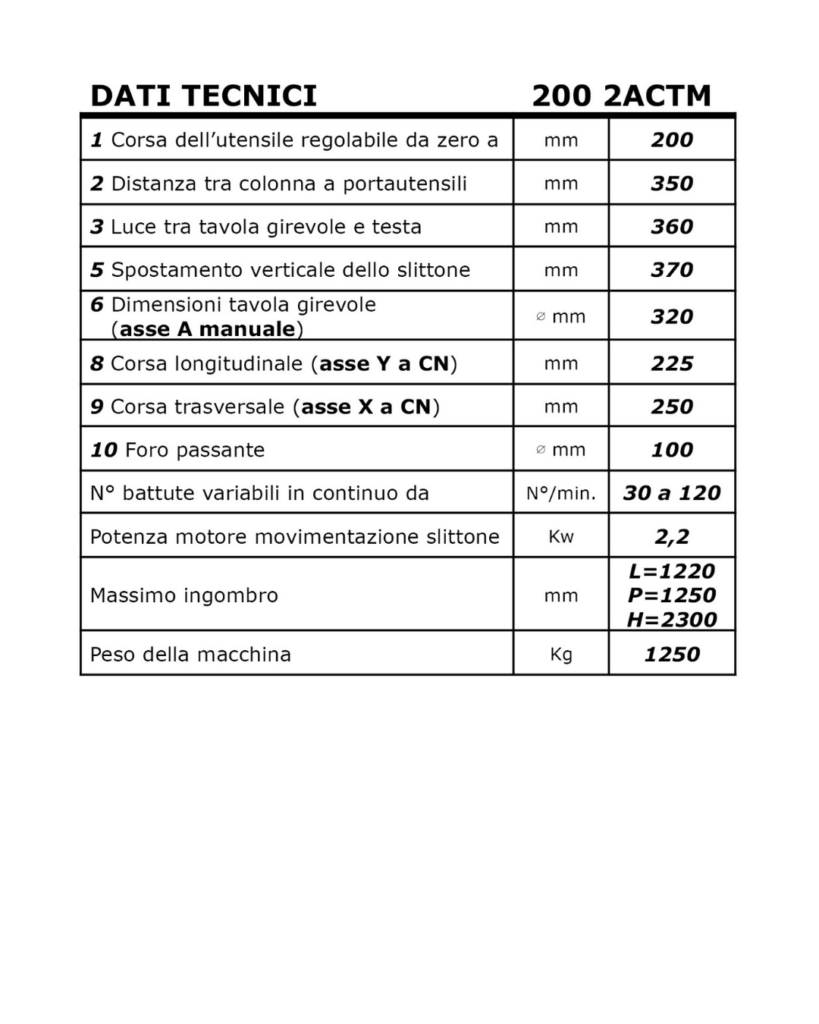

STOZZATRICE 200 2ACTM
2 assi controllati (assi Y;X) + 1 asse manuale (asse A)
ASSE LONGITUDINALE Y a CN
ASSE TAVOLA GIREVOLE A manuale
ASSE TRASVERSALE X a CN
Dettagli
Avanzamenti automatici in direzione asse longitudinale e trasversale, programmabili e reversibili per qualsiasi profondità e larghezza della cava.
Stacco utensile ottenuto mediante movimento alternativo della tavola.
Alla profondità di cava preimpostata, esecuzione di alcuni colpi di finitura, fermata dello slittone tutto in alto e ritorno rapido della tavola portapezzo al punto di inizio lavoro.
Tavola girevole manuale incorporata con foro centrale passante fino a terra.
Testa inclinabile di 20° su entrambi i sensi. Velocità di taglio variabile in continuo tramite inverter e relativo potenziometro posto sulla pulsantiera.
Macchina completa di elettropompa per impianto di refrigerazione utensile e pompa automatica temporizzata per la lubrificazione dello slittone e delle tavole.
In dotazione chiavi di servizio e libretto d’istruzioni.
Macchina costruita secondo le vigenti norme CE.
slotting machine 200 2ACTM
2 NC controlled axis (axes Y - X) + 1 manual axis (axis A)
Longitudinal Travel
Turntable
Horizontal Travel
