STOZZATRICI
850
Rack and pinion system ram drive
SPECIFICHE TECNICHE
Il processo di naturale evoluzione, nonché il continuo sviluppo tecnologico hanno imposto la realizzazione di queste Stozzatrici di grandi dimensioni e potenza, con CN su 4 assi.
Infatti i modelli CAMS 500E, 500EA, 500EA(850) e 850 sono controllati anche sull’asse Z dello slittone, e ciò rappresenta una soluzione davvero innovativa.
Il sistema CN anche sull’asse di taglio offre i seguenti positivi vantaggi:
- una drastica riduzione dei tempi di attrezzamento macchina;
- un netto miglioramento della continuità del moto di taglio, infatti la presenza del motore Brushless con relativo Driver permette di avere coppia costante dall’inizio alla fine del taglio della cava;
- in conseguenza al moto di taglio decisamente più uniforme rispetto alle stozzatrici tradizionali (movimentazione slittone a biella), si ha un minor consumo degli utensili.
CORPO MACCHINA
costruito interamente in lamiera elettrosaldata di grosso spessore, nervato e trattato termicamente per la distensione delle tensioni.
TESTA E SLITTONE
Fusione di ghisa G30. Le guide dello slittone sono temperate ad induzione e rettificate. I piani di scorrimento sulla testa sono rivestiti di materiale antifrizione (PTFE), rettificati e raschiettati. Il movimento alternativo dello slittone è azionato da un motore Brushless, tramite riduzione di ingranaggi e finale a pignone-cremagliera, sovradimensionato in modo adeguato per resistere nel tempo al gravoso lavoro di stozzatura. Regolazione della corsa tramite facile comando da tastiera del CN, con significativa riduzione dei tempi di azzeramento utensile sul pezzo da lavorare.
LUBRIFICAZIONE
La lubrificazione dei piani di scorrimento delle tavole della testa e della cremagliera, sono eseguite da pompe automatiche interfacciate con il CN. Quando il livello dell’olio scende al minimo, lo stop-ciclo entra automaticamente in funzione, con segnalazione d’allarme.
ASSI
Il movimento delle tavole nei mod. con relativi assi a CN è fatto con viti a ricircolo di sfere, rettificate e opportunamente protette.
TAVOLA GIREVOLE
Fusione in ghisa meccanica di ottima qualità, presente ampio foro centrale fino a terra per la lavorazione di lunghi alberi.
Guide di scorrimento sia del corpo tavola che della piattafoma rivestite con riporto di materiale antifrizione (PTFE) rettificate e raschiettate. Rotazione tramite vite senza fine corona dentata (la prima costruita in acciaio 18NCM5 cementata e rettificata, la seconda costruita in bronzo B14) con sistema di recupero gioco micrometrico. Lubrificazione automatica della guida piattaforma senza bisogno di manutenzione.
Bloccaggio pneumatico sulla rotazione in fase di lavorazione, il tutto automatizzato dal CN. Il bloccaggio in fase di lavorazione è pneumatico.
ASSE
Trasmissione composta da motore brushless con albero calettato su riduttore gioco ridotto, quindi riduzione intermedia sull’albero centrale (composta da coppia di ingranaggi elicoidali rettificati con ripresa dei giochi) e finale a pignone-cremagliera opportunamente dimensionati per sopportare nel tempo le più gravose condizioni di lavoro.
IMPIANTO REFRIGERAZIONE
A circuito chiuso, tramite elettropompa centrifuga, con vasca raccogli-trucioli posta sotto il gruppo tavole è completamente asportabile.
IMPIANTO ELETTRICO
Ogni asse controllato è dotato di motore BRUSHLESS con relativo DRIVER comandati dal CN, quest’ultimo permette all’operatore una facile programmazione della macchina anche per l’esecuzione dei pezzi più complessi. L’impianto elettrico è costruito secondo la rigida osservanza delle vigenti norme di sicurezza.
STOZZATRICI

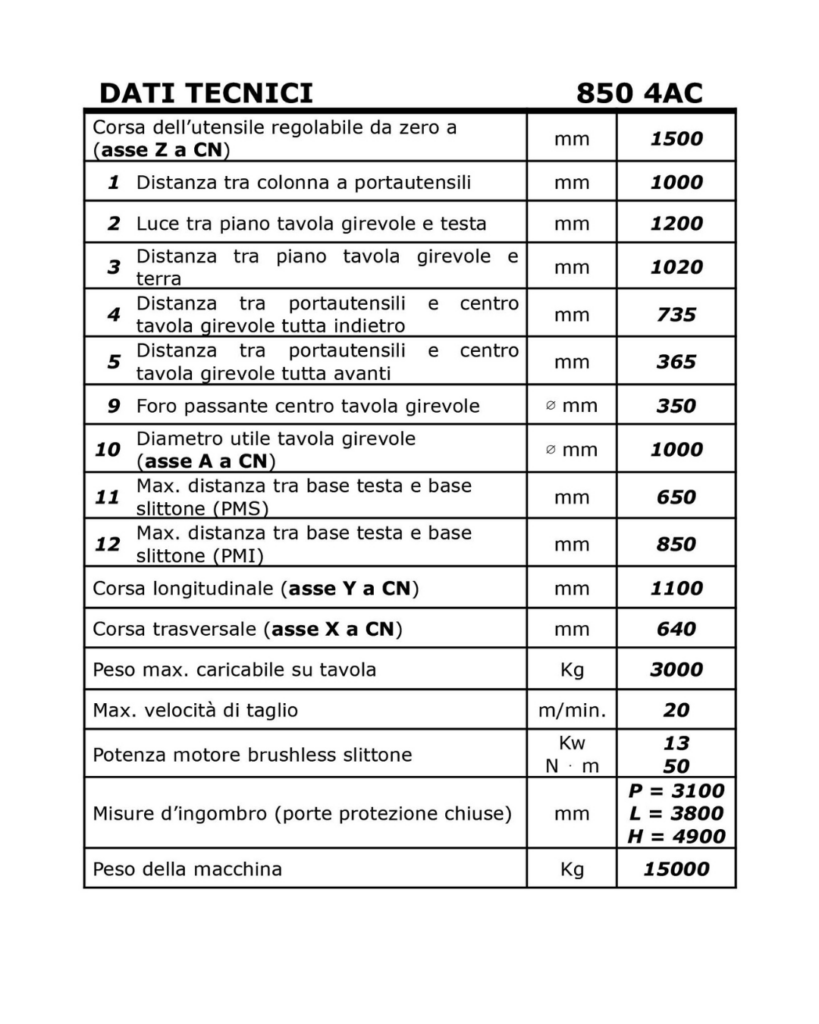

STOZZATRICE 850 4AC
4 assi controllati Y;X;A;Z
ASSE LONGITUDINALE Y a CN
ASSE TRASVERSALE X a CN
ASSE TAVOLA GIREVOLE A a CN
ASSE MOTO TAGLIO SLITTONE
Dettagli
La stozzatrice versione 4AC è il frutto di 30 anni di esperienza e di ricerche nella costruzione di macchine per la stozzatura. Sono più di uno gli elementi che rendono la stozzatrice CAMS unica nel suo genere:
la rigidità costruttiva: corpo macchina realizzato in lamiera di grosso spessore (successivamente normalizzata e lavorata);
le tavole in ottima ghisa meccanica (tipo G30);
la tavola girevole con un piano utile di Æ 1000mm e un foro passante centrale di Æ 350mm; piani di scorrimento in ghisa su PTFE a lubrificazione forzata che riduce notevolmente l'effetto stick/slip;
movimentazione degli assi mediante viti rettificate a ricircolo di sfere;
La testa della macchina è stata oggetto recentemente di una delle ultime importanti innovazioni tecnologiche progettate dalla CAMS. Lo slittone portautensile, ridimensionato per offrire maggiore solidità, viene azionato da un motore di tipo brushless trasformandolo in un asse a controllo. Il tutto è collegato al motore con una serie d'ingranaggi a bagno d'olio.
Anche i piani di scorrimento della testa sono in ghisa su PTFE, rettificati e raschiettati in opera.
I progetti innovativi non hanno trascurato la parte elettronica che è stata sottoposta a una serie di modifiche per rendere la macchina versatile e alla stesso tempo tecnologica:
avanzamenti automatici in direzione asse longitudinale, trasversale e della tavola girevole, programmabili e reversibili per qualsiasi profondità e larghezza della cava;
stacco utensile ottenuto mediante movimento alternativo della tavola;
alla profondità di cava preimpostata, esecuzione di alcuni colpi di finitura impostabili, fermata dello slittone nel punto di Z- e ritorno rapido della tavola portapezzo al punto di inizio lavoro.
Tramite CN di comando l'operatore ha la possibilità di interagire con la macchina. I dati sono visualizzati su un display di tipo touch screen da 10.4" a colori, mediante il quale si possono inserire i dati relativi alla lavorazione. Il sistema di programmazione è del tipo intuitivo con specifica diretta del tipo di comando da eseguire.
I programmi compilati con relativo zero pezzo, sono salvabili e richiamabili in un secondo tempo. La regolazione della corsa dello slittone si fa semplicemente da tastiera, con un notevole risparmio del tempo di attrezzamento macchina.
Tavola girevole elettronica incorporata con foro centrale passante fino a terra, impostabili 1500 divisioni simmetriche e 999 asimmetriche.
Possibilità di eseguire cave speciali di tipo trapezoidale, lineare e circolare.
Con l'ausilio del 4° asse CN (asse Z) si eseguono cave su fori conici senza dover inclinare la testa. Questo avviene effettuando un'interpolazione tra l'asse Y e l'asse Z, il tutto in modo automatizzato da CN e impostando semplicemente l'angolo della conicità. La macchina è in grado di eseguire in automatico due o più programmi in sequenza.
Testa inclinabile di 20° su entrambi i lati mediante vite senza fine. Velocità di taglio impostabile da programma e poi variabile in continuo da zero a max. 32 m/minuto tramite potenziometro posto sulla pulsantiera.
La presenza dell'asse di taglio Z a CN e quindi del relativo servomotore, fa si che il moto di asportazione truciolo sia molto più uniforme rispetto a quello delle stozzatrici tradizionali, con conseguente riduzione dell'usura utensile.
Il software viene fornito con le seguenti applicazioni di serie:
• ripresa scanalato: si ha la possibilità di riprendere la cava senza cominciare da capo;
• stacco incrementale: l'utensile, durante la fase di ritorno, esce sempre dalla cava tornando allo zero pezzo;
• lisciatura fondo cava: in caso di allargamento di cava si ha la possibilità di ripassare il fondo della stessa per lisciarlo;
• ripresa fianchi cava: è possibile impostare una quota di allargamento per riprendere i due fianchi.
A richiesta sono disponibili degli applicativi software che vanno a completare il CN della macchina:
• avanzamento decrescente: utile per eseguire cave con profili a punta, ovvero nel caso in cui si ha la necessità di iniziare con un maggiore avanzamento - considerata la superficie di contatto utensile/pezzo - e di finire la lavorazione con un avanzamento adeguato. Questa operazione si ottiene semplicemente inserendo da CN le due quote di avanzamento iniziale e finale;
• soffio aria: utile in caso di esecuzione di cave su fori ciechi, ogni valore impostato di n° colpi slittone si ha l'apertura di un'elettrovalvola e relativo soffio d'aria per l'evacuazione del truciolo. Oltre al periodo di pausa si ha la possibilità di impostare anche il periodo di lavoro;
• smussatura spigoli: una volta realizzata la cava, si ha possibilità anche di smussare a 45° i due spigoli di entrata di un valore impostato, il tutto in modo automatizzato;
• cave tangenziali: possibilità di eseguire in automatico due o più cave tangenziali UNI 7515-76 di qualsiasi larghezza.
Macchina completa di elettropompa per impianto di refrigerazione esterna con una portata massima di 130l/m.
Cassa metallica contenente le pompe automatiche e programmabili per la lubrificazione dello slittone, delle tavole e degli ingranaggi della testa.
Soffietti di protezione asse Y e raschia olio sugli assi X e Y
In dotazione chiavi di servizio e libretto d'istruzioni.
Protezione antinfortunistica.
Macchina costruita secondo le vigenti norme CE.
